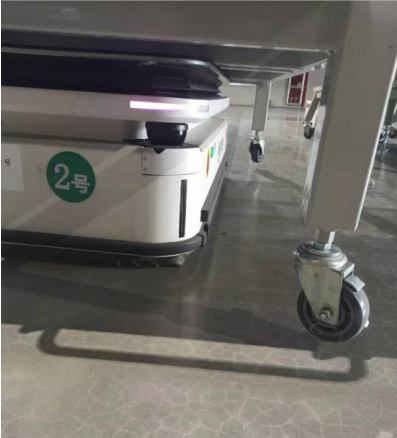

因为料架不是一直都能固定摆放在某个位置上。AMR 对货架进行拉取或顶升等操作，需要精准货架位置。地图可准确定位 AMR，却无法定位料架所在位置，所以需要进行料架识别，以确定料架的位置。

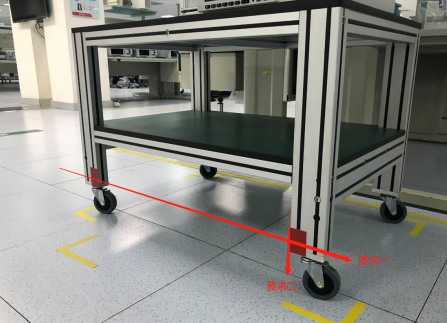

　　2、料架的其他部分都须成轴对称的形式，包含：和顶升机构配合的限位孔、料架腿上支撑的料架部分？

　　3、料架内侧宽度须大于机器人最大宽度 20cm，左右各冗余 10cm 的钻料架调整空间？

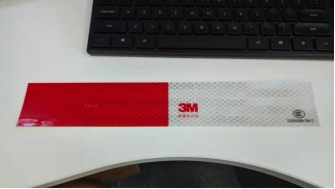

　　作用原理：反光贴是常用的强度高反射材料，反光贴识别主要利用激光接收反光贴的反射率远高于环境中的普通物体，因此可以很容易通过反射率来提取反光贴的具体位置。

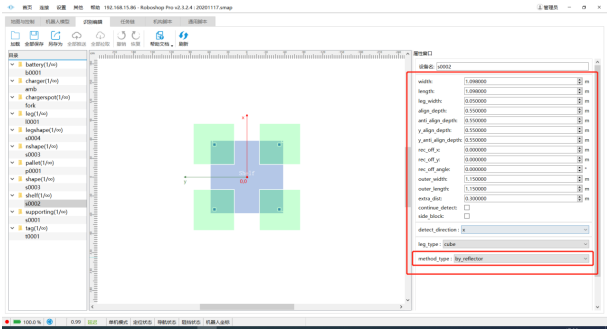

　　使用 Roboshop Pro 软件，点击【识别文件】标签页进入配置界面，选择一个【shelf】文件，在右侧的属性窗进行货架描述文件的参数配置。如下图所示。

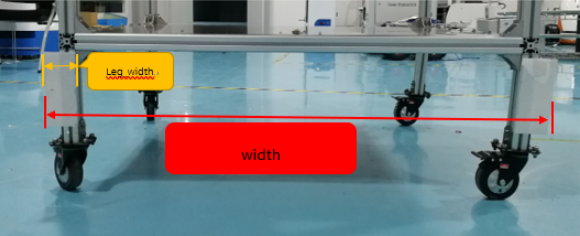

　　width： 改造后，钻入方向上两个货架腿的外侧宽度。这里的宽度，是指改造后，两块反光条的最外侧宽度！

　　leg＿width： 反光条宽度，若选用标准 3M 汽车反光贴，即为 0．05（米）！

　　除了这三个配置参数外，还留有丰富的配置接口，这些接口与使用形状识别是共享的，如钻入的深度（align＿depth）货架、不同方向识别和钻入（detect＿direction）、考虑货架重心用来调整钻入的偏移量（rec＿off＿x， rec＿off＿y， rec＿off＿angle）等参数。

　　开云网址 开云电竞平台

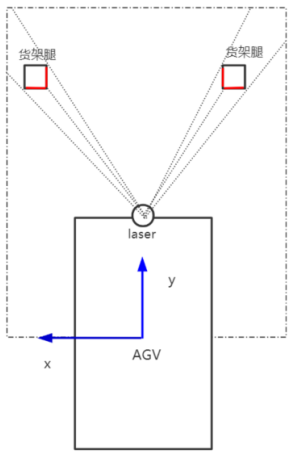

　　激光雷达形状识别图示：图中蓝色坐标系为 AMR 的车体坐标系，虚线方形为可配置的激光雷达识别区域，方形中的虚线为激光雷达扫描 scan 的示意图？

　　开云网址 开云电竞平台

　　作用原理：通过激光点云进行形状识别，无需粘贴反光贴。在使用激光雷达形状识别时，需保证待识别的料架腿在激光雷达的识别范围内，识别区域可根据现场环境进行配置。

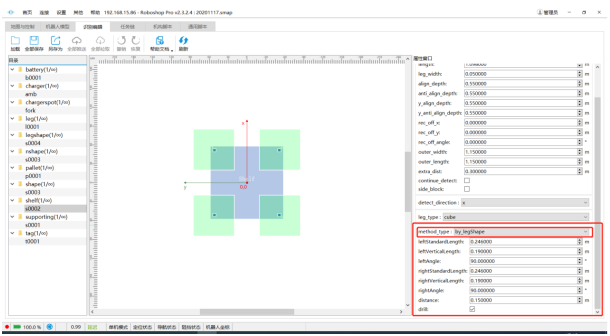

　　使用 Roboshop Pro 软件，点击【识别文件】标签页进入配置界面，选择一个【shelf】文件，在右侧的属性窗进行货架描述文件的参数配置。如下图所示！

　　此外，料架腿长和宽之间的夹角默认为 90°，也可以额外配置，为了保证识别的精度，料架腿的长宽应大于 6cm。

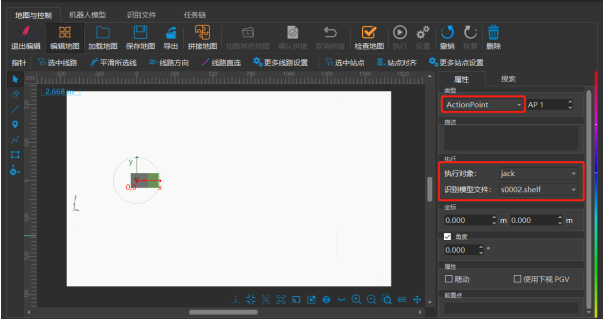

　　在完成上述反光膜或者形状识别的配置之后，只需在货架点位对应的前置点属性中配置识别模型文件，即 shelf 文件，然后将线路属性中的 ObsExpansion 设置为 0，避免钻料架过程中机器人停障。接着要进行执行动作的配置。

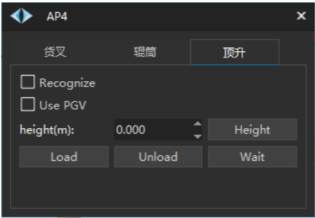

　　1．需要识别料架所在位置，并钻入料架顶升起来，需要勾选 Recognize，点击 Load！

　　2．不需要识别料架所在位置，开环的钻入到一个固定位置上，并顶升起来，不需要勾选Recognize，直接点击 Load？

　　3．需要识别位置上有没有料架，并放置料架，勾选 Recognize，点击 Unload，若有料架占用的话，会报错；不需要识别，直接开环放置，不用勾选 Recognize，直接点击 Unload！

　　开云电竞官网登录 开云电竞网站

　　4．需要点击 Wait 的情况比较少，若勾选了 Recognize，再点击 Wait，机器人就会识别料架位置，钻入料架底部，然后结束任务，不会动作顶升模块；若不勾选 Recognize，直接点击 Wait，机器人就会固定路径导航到工作站，然后结束任务，不会动作顶升。

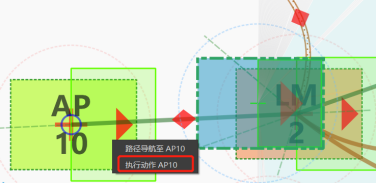

　　那么在执行路径规划的时候选择执行动作，AMR 在这个前置点上会自动切换到识别模式，根据识别到料架腿的位置来推算出料架的中心位置并自动生成到达此位置的路线。

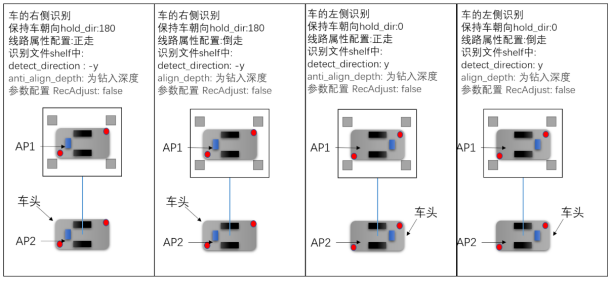

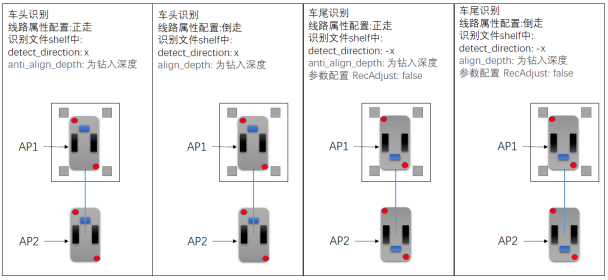

　　针对车头车尾都安装激光雷达的全向车，可通过配置实现车头、车尾、车左侧和车右侧各个方向的识别，配置如下图所示？

　　1、为了减小误识别的情况，使用激光识别料架时要求料架的前面两条腿中心距离和前置识别点的距离小于 2m，中心点到识别位置激光的连线和车体的角度偏差小于 10°，料架本身的角度和识别时的 AMR 的角度偏差小于 20°？

　　2、使用激光点云形状识别功能，需要将参数配置 method＿type 配置为 by＿legShape，在激光雷达的识别区域要避免遮挡住货架腿？

　　3、在使用反光贴的方法时，需要将参数配置 method＿type 配置为 by＿reflector，同样要保证不能遮挡料架腿。
